手動葫蘆傳動方式以及結構

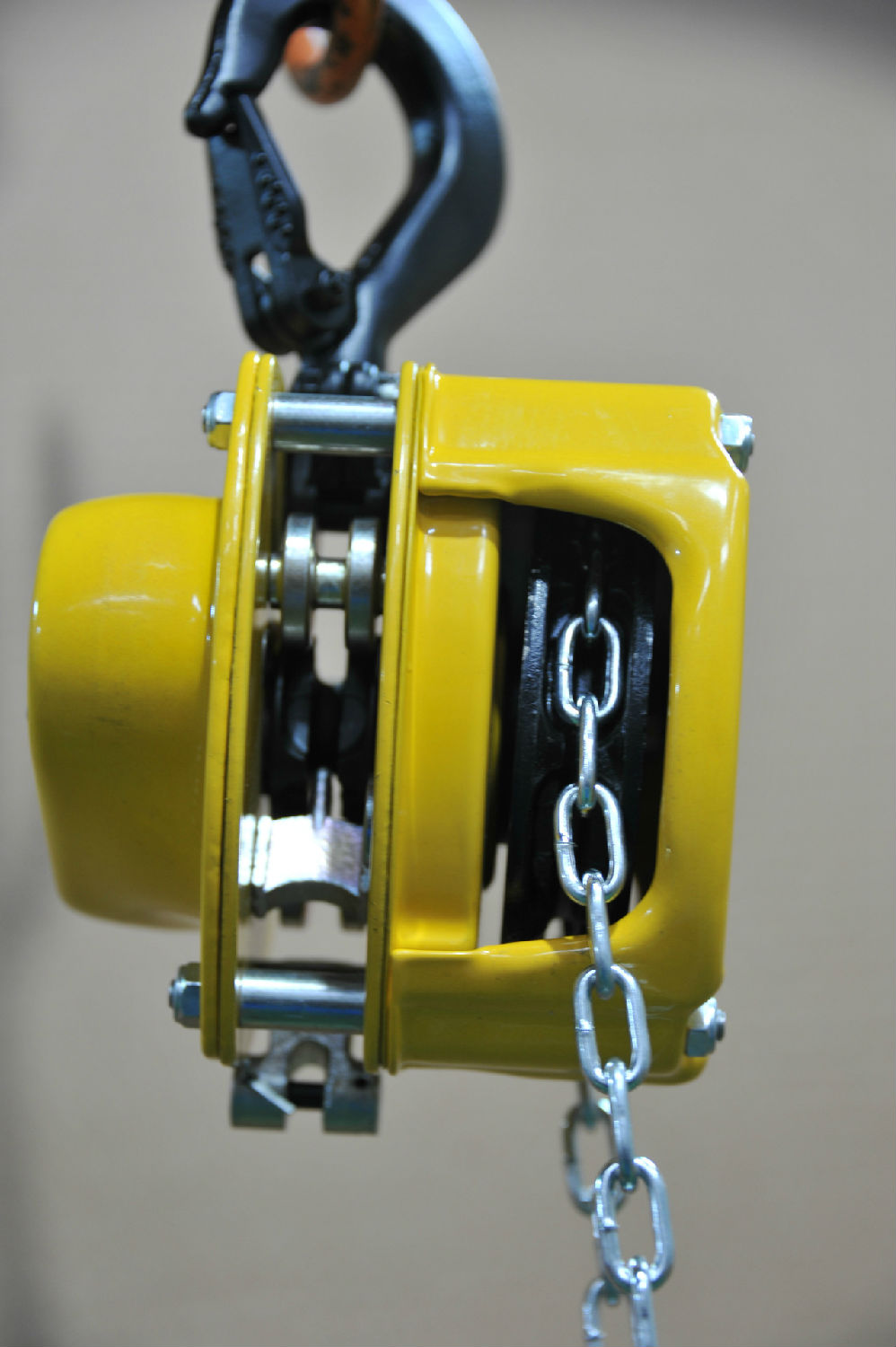

手動葫蘆雖看起來體型小巧，但是拆開罩殼來看，里面的零部件一應俱全，主要由鏈輪、手拉鏈、傳動機械、起重鏈條以及上下吊鉤幾大部分組成，傳動方式一般位齒輪式傳動，也是當下應用最為廣泛的一種傳動方式，下面為大家介紹傳動結構中的一些主要構件：

五齒長軸：是手動葫蘆傳動結構的主體，貫穿葫蘆內部。

四齒短軸：位于中央位置，同五齒長軸一樣都是球墨鑄鐵材質的。

起重鏈輪：這是實現起重鏈條運轉的重要部件，與起重鏈條配合。使用球墨鑄鐵材質。

片齒輪：通過嚙合運轉的傳動裝置。

其結構原理為通過拽動手鏈條、手鏈論轉動，將摩擦片棘輪、制動器座壓成一體共同旋轉，五齒長軸便轉動片齒輪、四齒短軸和花鍵孔齒輪。

這樣裝置在花鍵孔齒輪上的起重鏈輪就可以帶動起重鏈條，從而平穩的提升重物。
